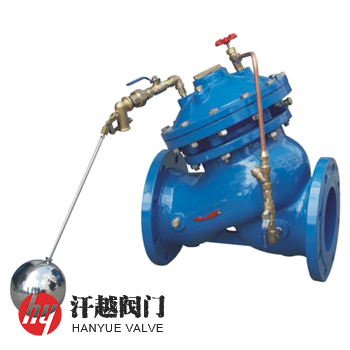

F745X遙控浮球閥產品概述

F745X遙控浮球閥是一種由主閥、浮動在液位面上的浮球閥、球閥、針形調節閥和過濾器等組成，利用水位控制回路中浮球升降來控制主閥的開啟和關閉，達到自動控制設定液位的水力控制閥，其結構新穎，簡單合理，且工作平穩可靠，在工作壓力范圍內，開啟靈活，無水錘沖擊，安裝維護方便，液位控制準確度高、水位不受介質壓力的變化而變化、且緊密不漏水，具有靈活耐用的優點。本產品通常用于工礦企業，民用建筑中各種水池(箱)、水塔的自動供水系統，并可用作常壓鍋爐循環水控制閥。

F745X遙控浮球閥主要安裝于水池或高架水塔的進水口處，當水位低于用戶設定水位線時，水池內的浮球閥開啟，主閥控制腔內的壓力水通過導管泄入水池，主閥控制腔內的壓力漸減并趨近于零。主閥進口端有壓力的介質水作用于閥桿上，其產生的作用力克服主閥控制腔內的彈簧之力與閥桿自重之力的總力時，閥桿升起，主閥開啟，管網系統開始向水池供水。閥桿開啟后，主閥控制腔內的壓力與主閥進口端的壓力相等。當水位達到用啟設定水位線時，水池內的浮球閥的浮球在水的浮力作用下上浮關閉，主閥控制腔內的壓力與主閥進口端的壓力相等，由于隔膜片的面積比閥桿的面積要大，雖然主閥控制腔內的壓力與主閥進口端的壓力相等，但具有壓力的水在隔膜片上與閥桿上產生的作用力不一樣，前者大，使得閥桿有下移關閉主閥的趨勢，于是，閥桿在有一定壓力的逆流介質產生的作用力、彈簧力、閥桿自重之力三種力的共同作用下自動關閉。

F745X遙控浮球閥部件材料

F745X遙控浮球閥技術規范

F745X遙控浮球閥外型尺寸

F745X遙控浮球閥結構圖

如果你需訂購我廠遙控浮球閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、使用介質及法蘭標準等，本產品為隔膜式結構，浮球閥工作壓力0.04MPa~0.6MPa，液面控制精度±30mm。
