緩閉止回閥

: 更新時間2023-06-08 10:10:21; 產品名稱; 型??????? 號HQ41X; 公稱通徑DN40~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

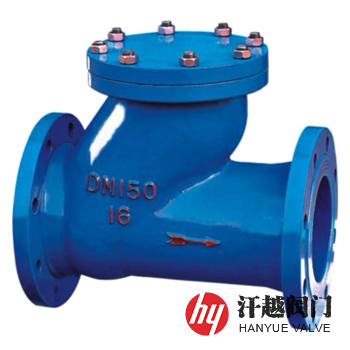

HQ41X滑道滾球式止回閥產品概述

HQ41X滑道滾球式止回閥是一種適合安裝在潛水排污泵出水口處，采用橡膠包覆滾球為閥瓣，在介質作用下，可在閥體內的整體式滑道上作上下滾動，從而開啟或關閉閥門，以防止水倒流及水錘對泵損害的止回閥。該閥滾球外包覆軟密封層，由進、出水口形成的流道與滑道呈30°夾角，閥體內的閥蓋表面設有契合滾球的圓弧形凹槽，閥座采用內凹式結構，內設密封墊，其滾球外表面及閥座上都設有軟密封，增強了密封性，另外滾球的滑道設計成與流道呈30°夾角，使進水口進來的流體很容易推動滾球沿滑道滾動至閥蓋內側圓弧形凹槽內，加快了流體的流動速度，開啟和關閉閥門都十分方便。本產品密封性能好，消聲式關閉，不產生水錘，閥體采用全水流通道，流量大，流阻力小，水頭損失比旋啟式小50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水等管網系統中。

HQ41X滑道滾球式止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	滾球	Q235B+NBR	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
4	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	螺栓	35	35	35	304	316	316
6	螺母	45	45	45	304	316	316

HQ41X滑道滾球式止回閥技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6	0.6
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
工作介質	水及弱腐蝕性流體
適用溫度	0℃ ~ 80℃

HQ41X滑道滾球式止回閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	D	D1	D2	b-f	Z-?d
10	50	180	180	165	125	102	18-3	4-18
	65	200	210	185	145	122	18-3	4-18
	80	260	245	200	160	138	20-3	8-18
	100	300	280	220	180	158	20-3	8-18
	125	350	335	250	210	188	22-3	8-18
	150	400	400	285	240	212	22-3	8-22
	200	500	495	340	295	268	24-3	8-22
	250	530	610	395	350	320	26-3	12-22
	300	695	715	445	400	370	26-4	12-22
	350	800	820	505	460	430	26-4	16-22
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

HQ41X滑道滾球式止回閥結構圖

滑道滾球式止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品有鑄鐵、球墨鑄鐵、碳鋼、不銹鋼等材料供選擇，也可按用戶需求承接定制。
