緩閉止回閥

: 更新時間2023-06-06 14:57:21; 產品名稱; 型??????? 號HH46X、HH48X、HH49X; 公稱通徑DN40~DN1000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

HH48X微阻緩閉蝶式止回閥產品概述

HH48X微阻緩閉蝶式止回閥是一種安裝在水泵出口，靠介質壓力推動蝶板開啟，非正常停泵時，靠蝶板自重和介質倒流壓力推動蝶板，先快速關閉80%左右，然后利用油缸阻尼作用，使其慢速關閉剩余20%左右，防止破壞性停泵水錘發生的閥門。當介質流過該閥時，蝶板由于受到流體本身的推力被平穩推開，當入口壓力下降低于出口壓力時，介質將產生回流，此時蝶板在自重和扭轉彈簧力及介質倒流壓力的作用下，將自動關閉，當關閉到80%行程時，由于受到活塞組件的作用力使得蝶板緩慢關閉剩余20%行程，直至閥口完全關閉，它通過調節針閥可改變緩閉時間長短。本產品具有設計合理、結構新穎、體積小、重量輕，流體阻力小、壓損少、效率高，介質逆流時能緩慢關閉，可有效地消除水錘和噪聲，它密封性好、啟閉平穩、耐磨損、經久耐用，油壓、緩閉不受介質影響，有較好的節能效果等優點，特適用于介質為清水、污水、海水或物理化學性質類似于水的其他液體的給排水管道上，安裝在水泵出口處用以防止介質逆流和非正常停泵時破壞性水錘的發生，保障管線的使用安全。

HH48X微阻緩閉蝶式止回閥部件材料

部件名稱	材料名稱
閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
閥桿	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
閥瓣	Q235B	Q235B	Q235B	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
閥座	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
油缸	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
活塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
彈簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2

HH48X微阻緩閉蝶式止回閥技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
緩閉時間	3S ~ 60S
設計制造	CJ/T 282-2016 蝶形緩閉止回閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T 282-2016 蝶形緩閉止回閥
適用介質	清水、污水、海水或物理化學性質類似于水的其他液體

HH48X微阻緩閉蝶式止回閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm			公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	H1	公稱壓力 PN	公稱尺寸 DN	L	H	H1
10 ~ 25	40	140	200	88	10 ~ 25	350	290	480	297
	50	150	215	98		400	310	550	324
	65	170	225	108		450	330	585	351
	80	180	235	118		500	350	290	480
	100	190	280	130		600	390	720	434
	125	200	290	148		700	430	780	491
	150	210	310	172		800	470	840	549
	200	230	350	210		900	510	990	600
	250	250	415	240		1000	550	1050	655
	300	270	450	264		1200	—	—	—

HH48X微阻緩閉蝶式止回閥結構圖

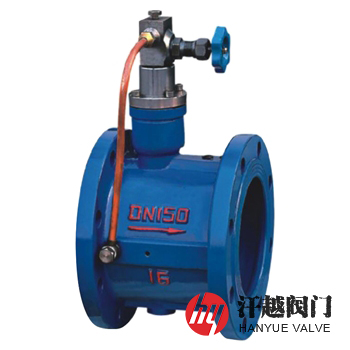

微阻緩閉蝶式止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、使用介質及法蘭標準等。本產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。
