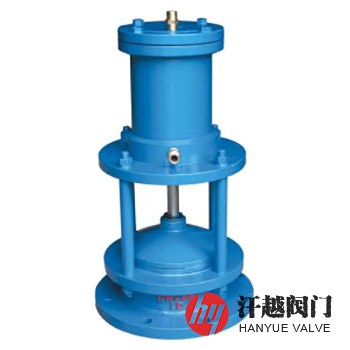

H742X液動池底閥產品概述

H742X液動池底閥是一種安裝于沉淀池內，閥腔為非密閉型結構，以液壓操作的雙室活塞傳動機構作驅動裝置，通過控制系統控制上腔或下腔推動活塞運動，并帶動閥板升降，使閥體流道開啟或關閉，以達到流體通斷，快速排除污泥的排泥閥。該閥是這樣工作的，當需排出污泥時，操作電動或手動二位四通換向閥，使活塞下腔充入有壓液體迫使活塞上行，由于活塞上固定連接有閥桿，而且閥桿下端部與閥板相連，于是閥板也在閥桿的帶動下上升，閥門流體通道被打開，快速排出池內污物和泥沙，當排完需關閥時，調整換向閥使活塞下腔泄壓，上腔充入有壓液體迫使活塞下行來帶動閥桿和閥板下降，關閉閥門。本產品采用電磁換向閥與液壓缸配套使用，便于實現自控、遠控或集中控制，其驅動介質壓力低，壓力源可取之于水廠本身，無需另加設備，節省人力和物力，節約能源。

H742X液動池底閥部件材料

H742X液動池底閥性能參數

H742X液動池底閥外型尺寸

H742X液動池底閥結構圖

如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準及密封面形式等，本產品驅動方式有液動和氣動兩種，訂貨時需注明，具體詳情請聯系我司銷售技術人員。
