燃氣止回閥產品概述

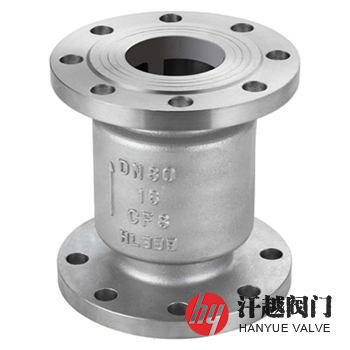

H42F、H42N燃氣止回閥是一種閥瓣沿閥體通路軸線作升降運動，以防止管路中可燃性氣體流逆向流動的升降立式止回閥，其通常被安裝在豎直的管道中，正常工作時，靠介質壓力推動閥瓣開啟，當停機或突然停電以及入口端介質壓力低于出口端時，閥瓣在自重和介質倒流壓力的作用下將自動關閉。該閥閥體中部設有導向套，下端部連接有閥瓣的閥桿穿過導向套通孔，并可在其內自由升降，它的閥座固定于閥體的內壁上，而且閥瓣和閥座密封圈采用聚四氟乙烯或彈性尼龍及其他塑料材料等，提高了關閉密封性能，并避免了因金屬密封面相互碰撞及介質壓力沖擊所產生的靜電火花而導致火災發生。本產品主要適用于工作介質為天然氣、液化石油氣及其混合氣等易燃性氣體，安裝在管線輸送系統中，自動阻止介質倒流，保護上游設備。

燃氣止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥桿	2Cr13	304	304L	316	316L
4	密封圈	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON
5	閥瓣	WCB	CF8	CF3	CF8M	CF3M
6	閥座	2Cr13	304	304L	316	316L
7	墊片	GRAPHITE	PTFE	PTFE	PTFE	PTFE

燃氣止回閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

燃氣止回閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	H	D	公稱壓力 PN	公稱尺寸 DN	H	D
16	15	105	95	25	15	105	95
	20	105	105		20	105	105
	25	105	115		25	105	115
	32	145	135		32	145	135
	40	160	145		40	160	145
	50	160	160		50	160	160
	65	180	180		65	180	180
	80	200	195		80	200	195
	100	210	215		100	210	230
	125	275	245		125	275	270
	150	300	280		150	300	300
	200	380	335		200	380	360
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

燃氣止回閥結構圖

燃氣過濾器

如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體和內件材質、使用介質、工作溫度及法蘭標準等，本產品臥式、立式安裝皆可，其臥式安裝下需加裝彈簧，我廠生產的燃氣止回閥還有H41F、H41N升降式止回閥和H44F、H44N旋啟式止回閥等。
