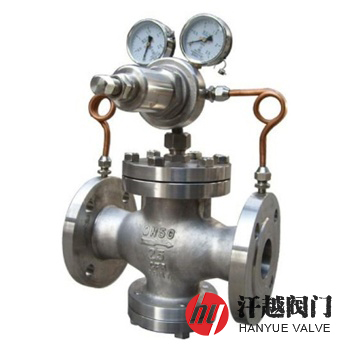

YK43X氣體減壓閥是一種通過調節彈簧力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能，適用于工作介質為空氣、氮氣、氧氣、氫氣、液化氣或天然氣等氣體管路用先導活塞式氣體減壓閥。該閥由主閥和導閥組成，其主閥體下部有下閥蓋、主閥彈簧、主閥瓣，主閥瓣由主閥彈簧支撐，使主閥處于密封狀態，主閥體上部有活塞﹑缸套等，當活塞受介質壓力后，靠缸套導向推動主閥瓣，使閥門開啟。該主閥體上分別設置有與介質進出口相通的左右流道，并通過氣管與采用中接頭固定連接于閥蓋上部的導閥連通，導閥體內有導閥彈簧﹑導閥瓣﹑膜片等，導閥彈簧支承導閥瓣，使導閥處于密封狀態，導閥上蓋內有調節彈簧﹑調節螺栓，便于調節所需的工作壓力。
YK43X氣體減壓閥通過啟閉件的節流，將閥前管路較高的壓力減至某一所需的出口壓力，使閥后壓力自動滿足預定要求，并在流量和進口壓力不斷變化的情況下，保持出口壓力在設定值，以適應工況需要，其出廠時主閥與導閥是關閉的，使用時，順時針方向旋轉調節螺栓，頂開導閥瓣，介質由"a"道通入導閥腔進入"S"道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由"B"道進入膜片下腔，當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉，A腔流向B腔介質較少，閥后壓力下降，閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
3 | 下 閥 蓋 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
4 | 閥 座 | 2Cr13 | 2Cr13 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
5 | 閥 盤 | 2Cr13 | 2Cr13 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
6 | 活 塞 | 2Cr13 | 2Cr13 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
7 | 膜 片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
8 | 主閥彈簧 | 50CrVA | 50CrVA | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
9 | 導閥彈簧 | 50CrVA | 50CrVA | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
10 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 | 24.0 |
密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 | 17.6 |
最高進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16.0 |
出口壓力范圍(MPa) | 0.1~1.0 | 0.1~1.6 | 0.1~2.5 | 0.5~3.5 | 0.5~3.5 | 0.5~4.5 |
最小壓差(MPa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
設計制造 | GB/T 12246-2006 先導式減壓閥 | |||||
結構長度 | JB/T 2205-2013 減壓閥 結構長度 | |||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | |||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | |||||

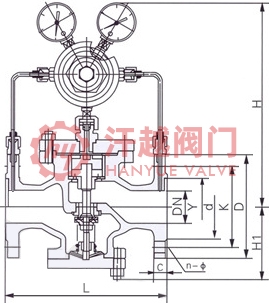

公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | ||||
L | H | H1 | L | H | H1 | ||||
16 ~ 25 | 15 | 160 | 295 | 90 | 40 | 15 | 180 | 295 | 90 |
20 | 160 | 330 | 98 | 20 | 180 | 330 | 98 | ||
25 | 180 | 330 | 110 | 25 | 200 | 330 | 110 | ||
32 | 200 | 330 | 110 | 32 | 220 | 330 | 110 | ||
40 | 220 | 345 | 125 | 40 | 240 | 345 | 125 | ||
50 | 250 | 345 | 125 | 50 | 270 | 345 | 125 | ||
65 | 280 | 350 | 130 | 65 | 300 | 350 | 130 | ||
80 | 310 | 385 | 160 | 80 | 330 | 385 | 160 | ||
100 | 350 | 385 | 170 | 100 | 380 | 385 | 170 | ||
125 | 400 | 400 | 200 | 125 | 450 | 400 | 200 | ||
150 | 450 | 415 | 210 | 150 | 500 | 415 | 210 | ||
200 | 500 | 475 | 240 | 200 | 550 | 475 | 240 | ||
250 | 650 | 525 | 290 | 250 | 650 | 525 | 290 | ||
300 | 800 | 580 | 335 | 300 | 800 | 580 | 335 | ||
350 | 850 | 620 | 375 | 350 | 850 | 620 | 375 | ||
400 | 900 | 660 | 405 | 400 | 900 | 660 | 405 | ||
450 | 900 | 730 | 455 | 450 | 900 | 730 | 455 | ||
500 | 950 | 750 | 465 | 500 | 950 | 750 | 465 | ||
63 | 15 | 180 | 305 | 105 | 100 ~ 160 | 15 | 180 | 305 | 105 |
20 | 180 | 340 | 105 | 20 | 200 | 340 | 105 | ||
25 | 200 | 340 | 120 | 25 | 220 | 340 | 120 | ||
32 | 220 | 340 | 120 | 32 | 230 | 340 | 120 | ||
40 | 240 | 355 | 135 | 40 | 240 | 355 | 135 | ||
50 | 270 | 355 | 135 | 50 | 300 | 355 | 135 | ||
65 | 300 | 360 | 140 | 65 | 340 | 360 | 140 | ||
80 | 330 | 395 | 17 | 80 | 360 | 395 | 17 | ||
100 | 380 | 400 | 185 | 100 | 380 | 400 | 185 | ||
125 | 450 | 415 | 215 | 125 | 450 | 415 | 215 | ||
150 | 500 | 430 | 225 | 150 | 500 | 430 | 225 | ||
200 | 550 | 495 | 260 | 200 | 550 | 495 | 260 | ||
250 | 650 | 545 | 310 | 250 | 650 | 545 | 310 | ||
300 | 800 | 600 | 355 | 300 | 800 | 600 | 355 | ||
350 | 850 | 640 | 395 | 350 | 850 | 640 | 395 | ||
400 | 900 | 690 | 435 | 400 | 900 | 690 | 435 | ||
500 | 950 | 780 | 495 | 500 | 950 | 780 | 495 | ||
如果你需訂購我廠氣體減壓閥產品，咨詢時煩請說明進壓力、出口壓力、公稱通徑、閥體材質、附件要求等，根據介質溫度不同，本產品有聚四氟乙稀/橡膠兩種和硬密封兩種可供選擇，具體詳情請聯系我司銷售技術人員。
