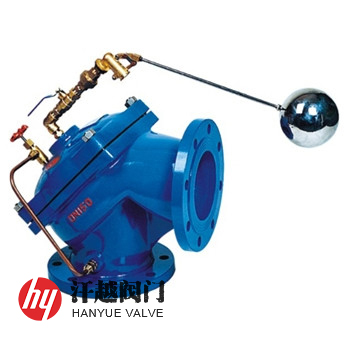

100A角型定水位閥產品概述

100A角型定水位閥是一種由遠端浮球導閥控制膜片上、下腔壓力，采用膜片作敏感元件，實現閥的開啟或關閉，適合安裝在各種水箱、水池、水塔供水系統調節其液面高度的閥門，它由一膜片將殼體內腔分為上、下兩個腔室，當水池或水塔液面達到設定位置時，該閥浮球導閥關閉，上腔壓力大于下腔，閥關閉，即停止供水；當水池或水塔液面下降超過預設位置，浮球導閥開啟，上腔壓力小于下腔壓力，閥門開啟，向池內供水。本產品安裝方便，可省去管道彎頭，節省安裝空間。

100A角型定水位閥主要通過浮球來控制閥的啟閉，當水池、水箱或水塔液位達到設定高度時，其通過浮球導閥，關閉閥門，停止供水；而當液位低于設定位置時，閥自動開啟，進行供水。該閥靈活耐用、工作平穩可靠，它在規定的使用壓力范圍內，可保障無水錘沖擊，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，并且浮球可隨水池的高度和距離安裝。本產品特適用于工礦企業、民用建筑中各種水箱、水塔或水池的自動供水系統，也可用作常壓鍋爐循環水水位控制。

100A角型定水位閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	彈簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	浮球	304	304	304	316	316L
5	膜片	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	浮球導閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
7	針閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
8	球閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
9	過濾器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M

100A角型定水位閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.05	0.05	0.05	0.05	0.05
設計制造	JB/T 10674-2006 水力控制閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗驗收	JB/T 10674-2006 水力控制閥
適用溫度	0℃ ~ 80℃
工作介質	清水的生產、生活及消防等給水系統

100A角型定水位閥外形尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	H	D	D1	D2	b-f	Z-?d
16	50	125	160	125	100	16-3	4-18
	65	145	180	145	120	18-3	4-18
	80	155	195	160	135	20-3	8-18
	100	175	215	180	155	20-3	8-18
	125	200	245	210	185	22-3	8-18
	150	225	280	240	210	24-3	8-23
	200	275	335	295	265	26-3	12-23
	250	325	405	355	320	30-3	12-25
	300	375	460	410	375	30-4	12-25

100A角型定水位閥結構圖

角型定水位閥

如果你需訂購我廠水力控制閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體材質、元件和浮球材料、法蘭標準及法蘭密封面形式等。
